Fabric.js简介

发表于 更新于 分类于 阅读次数： 作者：昌琳啊 Valine：
本文字数： 1.4k 阅读时长 ≈ 1 分钟

​在实际工作中，接触到整体的一个作业批改的流程。所以对作业的批改有部分了解，
​故做此fabric的使用总结，希望能够抛砖引玉，大家共同探讨

什么是Fabric.js

​ 一个功能强大的Javascript库,使使用HTML5 canvas变得轻而易举。
​ Fabric.js为Canvas提供所缺少的对象模型, 交互和一整套其他不可或缺的工具

为什么要用它而不用其他的

首先，Canvas提供了一个画布的能力, 但是api不够友好。我们在pc端的批改是用的原生canvas,但应用到小程序经过调研发现并不合适。canvas.绘制简单图形其

实还可以, 不过做一些复杂的图形绘制, 编写一些复杂的效果，就不是那么方便了。所以，我们决定使用Fabric.js来开发

它主要就是用对象的方式去编写代码。

原生： canvas 和fabric的对比

同样条件下绘制一个矩形

  • a.原生canvas
1
2
3
4
var canvasEl = document.getElementById（'c'）;
var ctx = canvasEl.getContext（'2d'）;
ctx.fillStyle =‘红色'; //在100,100点处创建20x20尺寸的矩形
ctx.fillRect（100，100，20，20）;
  • b.fabric.js
1
2
3
4
5
6
7
8
var canvas = new fabric.Canvas（'c'）;//创建一个矩形对象
var rect = new fabric.Rect（{
  left：100，
  top：100
  fill：“红色”，
  width：20，
  Height：20
}）;//在画布上“添加”矩形canvas.add（rect）;

使用自由画笔

  • a.原生canvas
1
2
3
4
5
6
7
8
9
10
11
12
13
14
const drawLine = (x1, y1, x2, y2) =>
		{
				const { ctx } = getCanvas();
				ctx.lineWidth = 2;
				ctx.lineCap = 'round';
				ctx.lineJoin = 'round';
				ctx.fillStyle = 'red';
				ctx.strokeStyle = 'red';
				ctx.moveTo(x1, y1); // lineTo(x, y) 绘制一条从当前位置到指定x以及y位置的直线
				ctx.lineTo(x2, y2); // 通过线条来绘制图形轮廓
				ctx.stroke();
				ctx.closePath();
		};

  • b.使用Fabric.js
1
2
3
4
5
freeDraw() {
			 canvasCtx.isDrawingMode = true;
			 canvasCtx.freeDrawingBrush.color = 'red';
         canvasCtx.freeDrawingBrush.width = 2;
 };

如何使用

引入：

1
2
3
    1、npm安装： npm install fabric --save
​    2、通过CDN引入：<script src="http://cdnjs.cloudflare.com/ajax/libs/fabric.js/2.4.6/fabric.min.js"></script>
​    3、项目中引入使用： import { fabric } from 'fabric'

创建实例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
js:
canvasCtx = new fabric.Canvas('my-canvas', {
            enableRetinaScaling: true,
            perPixelTargetFind: true, // 对象基于像素检测
            skipTargetFind: true,
            selection: false,
            selectable: false
        });

dom:
	<canvas
        id="my-canvas"
        className="canvas"
        width=375
        height=650
    ></canvas>

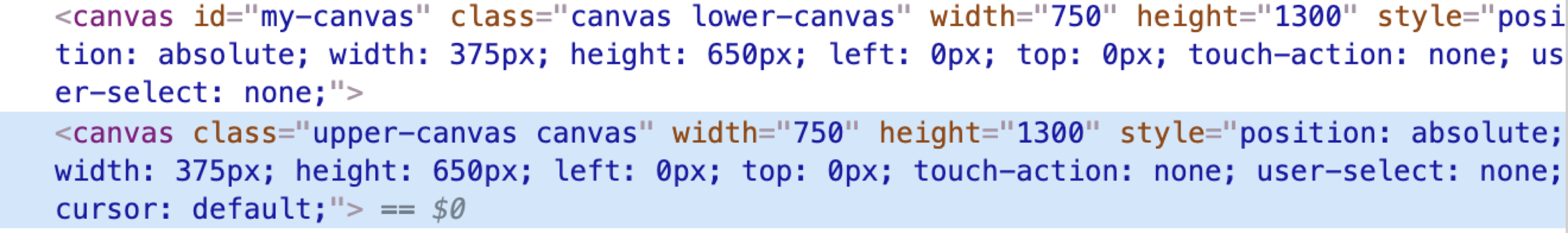

由图可知，创建完实例后，fabric.js会构建两层 canvas 元素：lower-canvas 和 upper-canvas

lower-canvas: 只负责渲染元素

upper-canvas: 负责所有的事件处理

事件绑定

// 事件绑定

1
2
3
4
5
6
7
8
9
10
11
mouseEvent() {
    canvasCtx.on('mouse:down', (options) => {
          TODO:获取点坐标
    });
    canvasCtx.on('mouse:move', (options) => {
          TODO:
    });
    canvasCtx.on('mouse:up', (options) => {
          TODO:
    };
}

​ 最新版本的Fabric已经不需要判断手动还是点击事件，兼容的Events.js能够兼容在移动端的手势操作：

根据下图对比可以看到，在不同平台下所触发的事件是不同的，所以可以开箱即用。

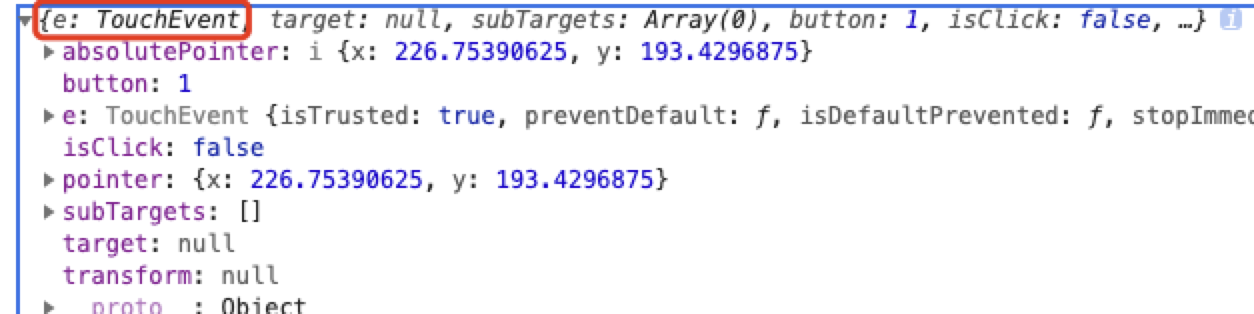

  • 移动端

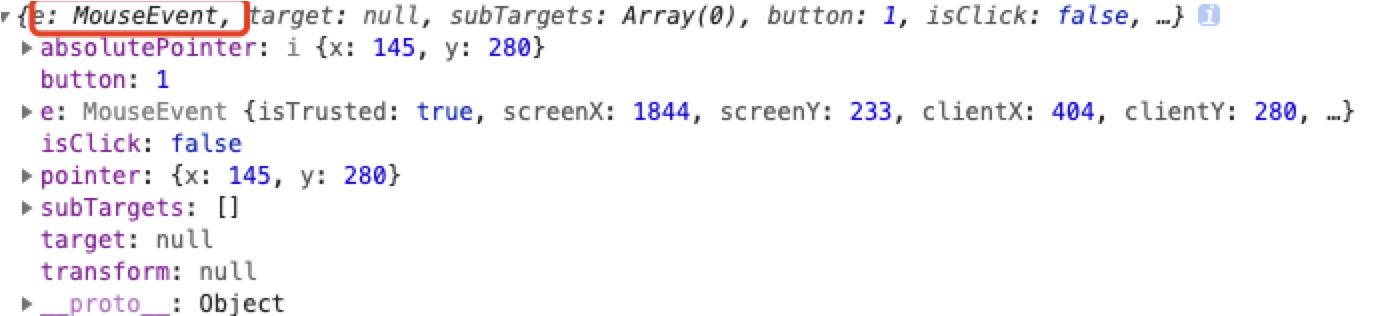

  • PC端

绘制图片

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
creatImg() {
       const imageUrl = new Image();
       imageUrl.setAttribute('crossOrigin', 'Anonymous'); // 图片跨域
       imageUrl.src = object.url;
       imageUrl.onload = () => {
           const imageBg = new fabric.Image(imageUrl, {
               angle: 90, // 旋转角度
               hasBorders: false,  // 去掉边框，可以正常操作
               selectable: false,
               hasControls: false,  // 只能移动不能（编辑）操作
               crossOrigin: 'Anonymous' // 图片跨域
           });
           canvasCtx.add(imageBg)；
       };
   }

移动图片

1
2
3
4
5
6
7
8
9
handleMoveCnavas(options) {
        const {
            x, y
        } = movePosition;
        const delta = new fabric.Point(options.x - x, options.y - y);
        canvasCtx.relativePan(delta);
        movePosition = options;
    }

缩放事件

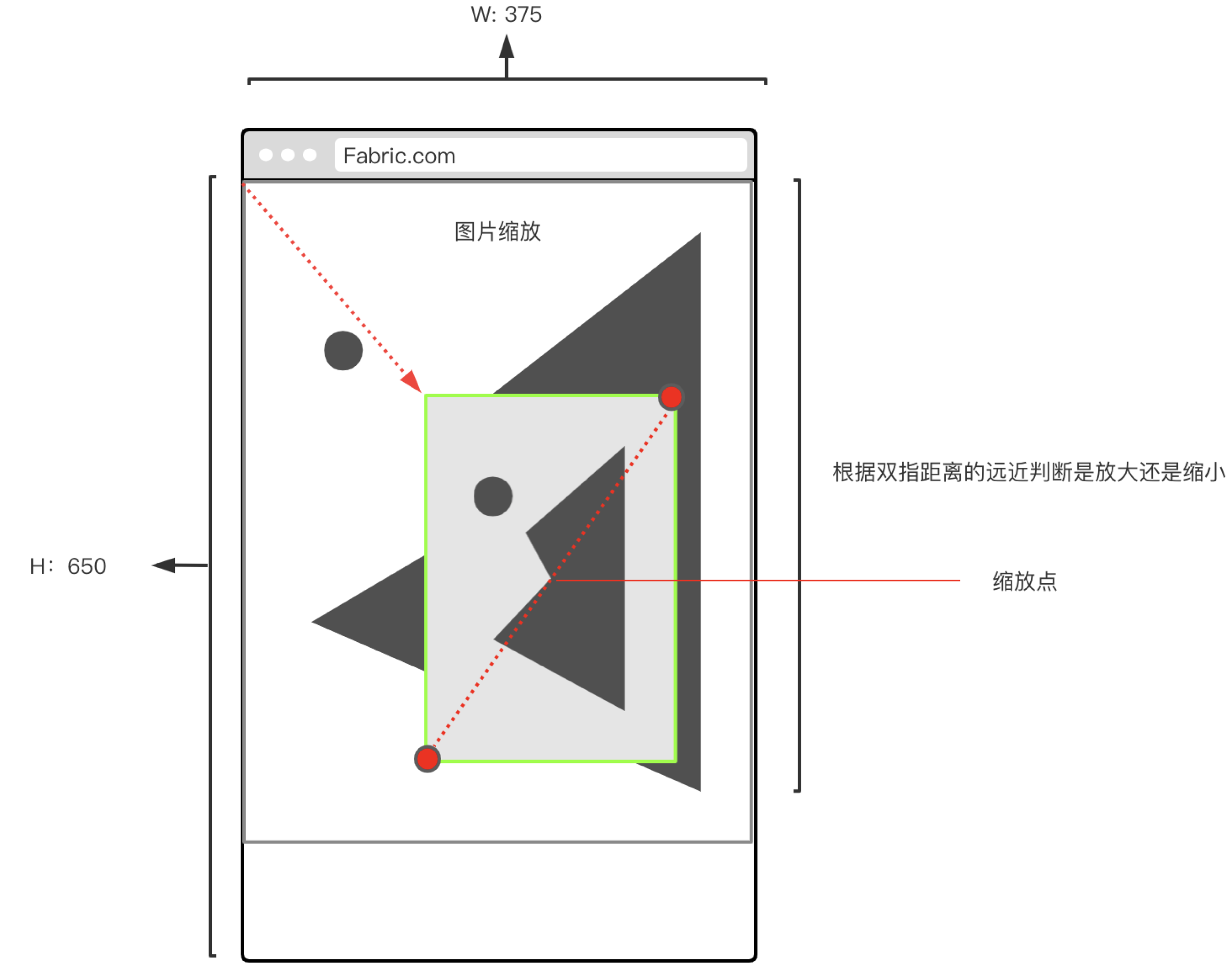

​ 下图为在移动端的示意图

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
// options --- 坐标点
// targetTouches 双指触发，长度为2
handleDoubleFinger(options) {
        this.setOperationType('');
        const {
            clientX: finger1X,
            clientY: finger1Y
        } = options.e.targetTouches[0];
        const {
            clientX: finger2X,
            clientY: finger2Y
        } = options.e.targetTouches[1];
        const powX = (finger2X - finger1X) * (finger2X - finger1X);
        const powY = (finger2Y - finger1Y) * (finger2Y - finger1Y);
        // 计算两个手指之间的距离
        const distance = Math.sqrt(powX + powY);
        // 每次缩放的比例
        let ratio = -0.05;
        if (distance > preDistance) {
            ratio = 0.05;
        }
        preDistance = distance;
        const x = scaleCenter.x || (Math.abs(finger1X + finger2X)) / 2;
        const y = scaleCenter.y || (Math.abs(finger1Y + finger2Y)) / 2;
        scaleCenter = {
            x, y
        };
        // 计算当前缩放的大小
        let zoom = ratio + canvasCtx.getZoom(); // 获取当前缩放比
        zoom = Math.max(0.5, zoom);
        zoom = Math.min(3, zoom);
        const zoomPoint = new fabric.Point(x, y);
        canvasCtx.zoomToPoint(zoomPoint, zoom);
    }


旋转保存

  • 旋转前

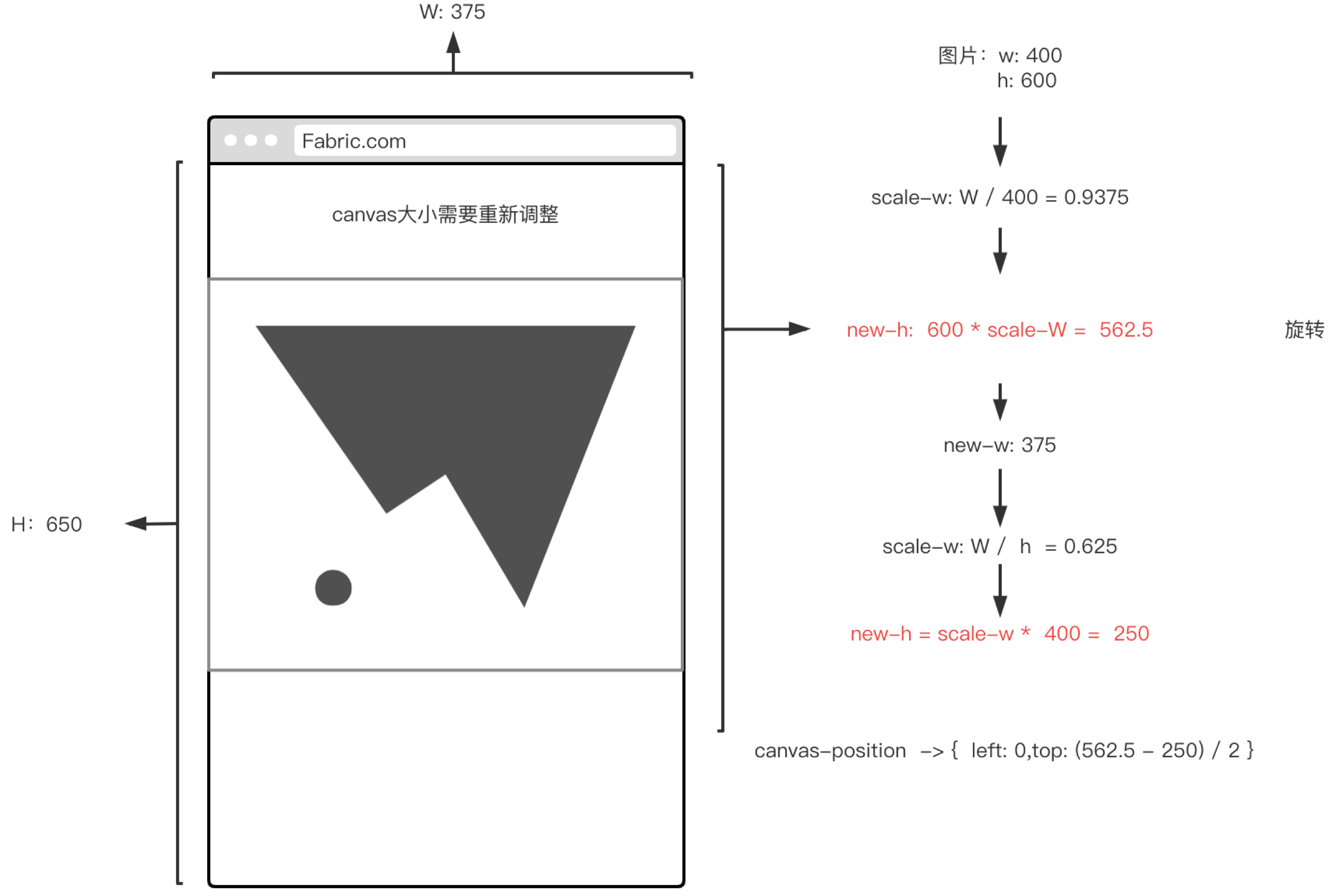

  • 旋转后

总结：

​ fabric主要是canvas基础上的一次创新，能够解决很多原生canvas处理处理起来特别麻烦的地方，在整个实例对象下，

有一个_objects数组，是用来存储在画板上的所有元素，元素的数量直接决定数组的长度，在启用撤销功能时，本质上是维护

这个数组来实现。当然，Fabric的功能远不止这些，更深一层的理解需要日后不断的积累与总结。

附录：

​ 常用的一些API

​ add(object) 添加
​ insertAt(object,index) 添加
​ remove(object) 移除
​ forEachObject 循环遍历
​ getObjects() 获取所有对象
​ item(int) 获取子项
​ isEmpty() 判断是否空画板
​ size() 画板元素个数
​ fabric.util.drawDashedLine 绘制虚线
​ clear() 清空
​ renderAll() 重绘
​ requestRenderAll() 请求重新渲染
​ rendercanvas() 重绘画板?
​ getCenter().top/left 获取中心坐标
​ toDatalessJSON() 画板信息序列化成最小的json
​ toJSON() 画板信息序列化成json
​ moveTo(object,index) 移动
​ setCursor() 设置手势图标
​ getSelectionContext()获取选中的context
​ getSelectionElement()获取选中的元素
​ getActiveObject() 获取选中的对象
​ getActiveObjects() 获取选中的多个对象
​ discardActiveObject()取消当前选中对象
​ rotate() 设置旋转角度
​ setCoords() 设置坐标

fabric.js官方文档： [fabric.js官方文档]
